复合视频信号CVBS解析,转载

[复制链接]

58

主题

66

帖子

376

积分

特邀技术专家

Rank: 9Rank: 9Rank: 9

积分
376
发表于 2023-3-14 15:47:14 | 显示全部楼层 |阅读模式

高速电路PCB网,专注于嵌入式方案,信号完整性和电源完整性仿真分析,高速电路PCB设计,各种EDA工具(Cadence\Mentor\\AD\\CAM\ANSYS HFSS)交流学习。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x

转载自:https://blog.csdn.net/USB_ABC/article/details/115498698?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522167877916916782428648733%2522%252C%2522scm%2522%253A%252220140713.130102334..%2522%257D&request_id=167877916916782428648733&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~all~sobaiduend~default-2-115498698-null-null.142^v73^wechat_v2,201^v4^add_ask,239^v2^insert_chatgpt&utm_term=CVBS&spm=1018.2226.3001.4187

复合视频信号CVBS解析

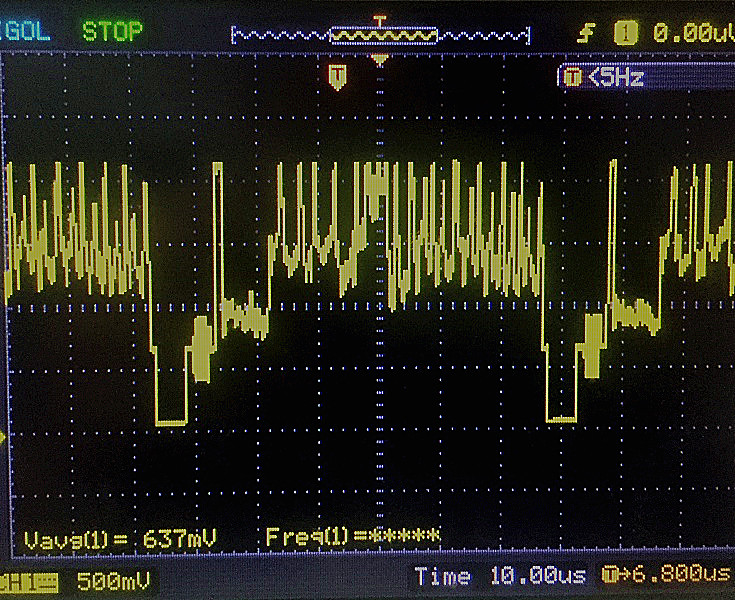

做视频处理难免要接触电视信号,了解全电视信号的原理。当我们把电视的信号线接到示波器上时,会发现波形很乱,但总是有一些规律可循:每隔一段特别乱的波形之后有一个很窄的低电平。中间那些特别乱的波形其实就是有效像素电平信号,那些很窄的低电平信号就是一些同步信号。

复合视频信号CVBS(Composite Video Baseband Signal或者Color Video, Blanking, Sync)是将生成视频所需的所有信号的成分组合在同一信号中的信号。构成复合信号的三个主要成分如下:


  • 亮度信号——包含视频图像的亮度信息
  • 色彩信号——包含视频图像的色彩信息
  • 同步信号——控制在电视显示屏等显示器上信号的扫描,包括行同步和场同步的

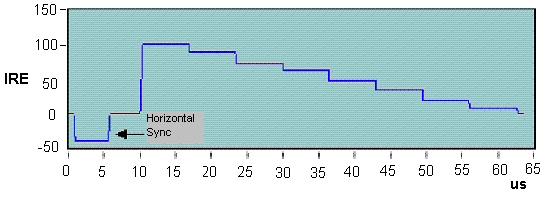

复合信号构成:黑白单色复合信号只有两部分组成——亮度和同步。通常将其称为亮度信号Y。

[color=rgba(0, 0, 0, 0.75)]

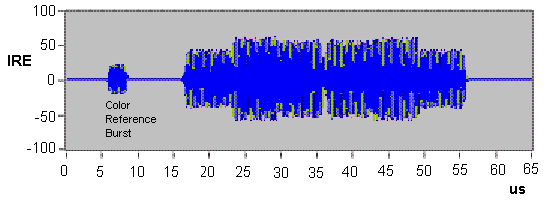

色调与色饱和度通过一定的转换,转换成色差信号,然后调制在色副载波上。已调色差信号即为色度信号C (Chrominance,Chroma),其相位代表色相,即颜色;其幅度代表色饱和度。

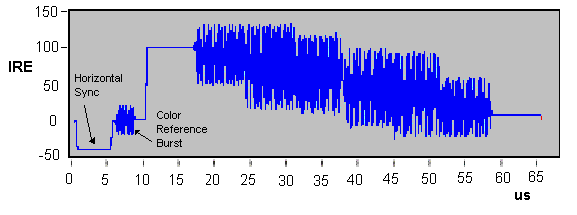

复合视频信号也称为彩色视频、消隐与同步信号,是Y与C之和:CVBS = Y + C。  Y与C可以作为两个独立信号分开传输中,这种视频信号称为Y/C或S视频。

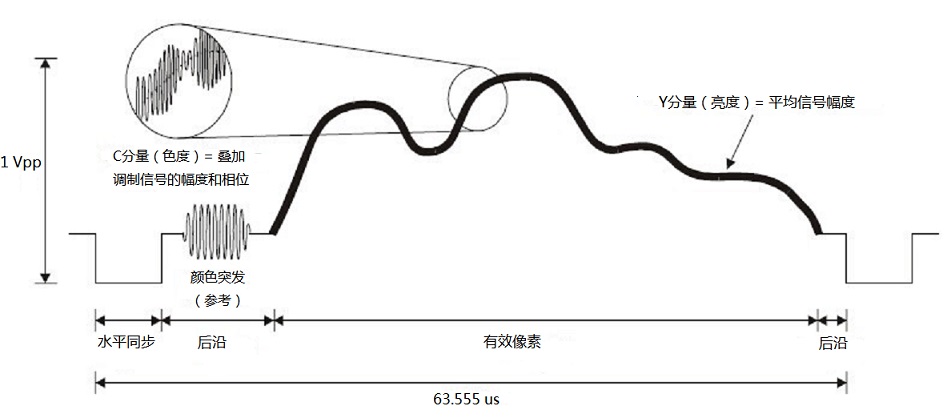

行扫描过程:单一水平视频行信号由水平同步信号、后沿、活动象素以及前沿组成。其中,水平同步、后沿、前沿,组成水平消隐。水平同步信号表示每条新的视频行的开始。后沿用来作为从浮地(交流耦合)视频信号去除直流分量的参考电平,这是通过单色信号的钳制间隔实现的。对于合成彩色信号,钳制发生在水平同步脉冲中。位于后沿的色彩突发是提供后续色彩信息相位和幅值参考的高频场。

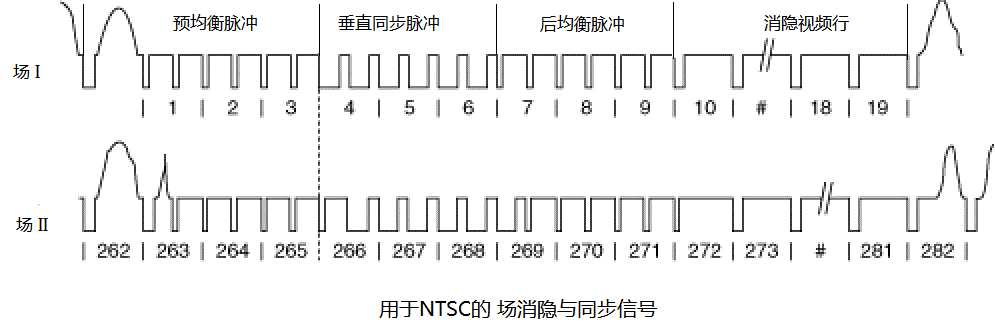

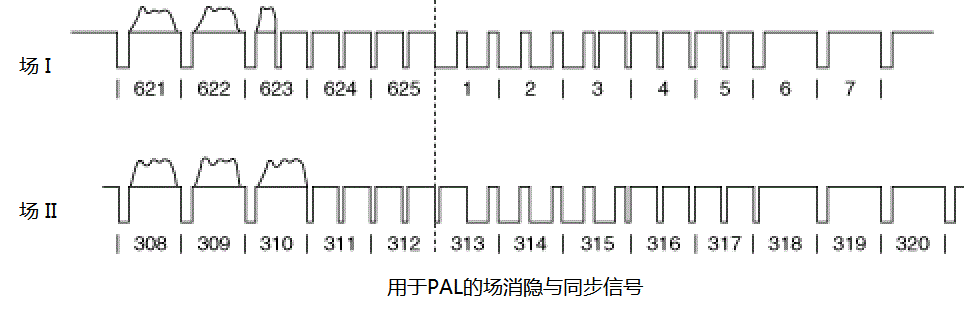

场扫描过程:视频信号的另一方面是垂直同步脉冲。这实际上是在场之间发生的脉冲序列,用于通知显示器,完成垂直重跟踪,准备扫描下一场。在每个场中都有几行是不包含活动视频信息的,称之为垂直消隐间隔(VBI)。它包含pre-和post均衡脉冲和垂直同步脉冲,还有若干行消隐视频(只包含水平同步脉冲,无有效像素数据)。

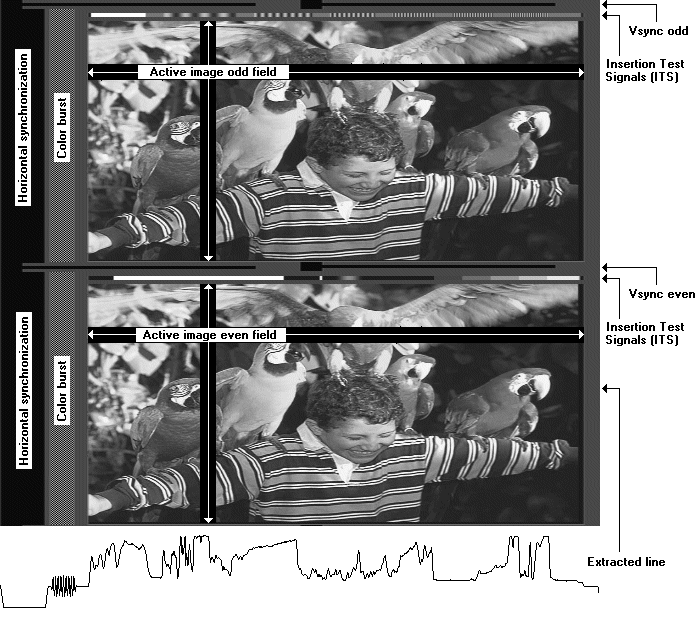

一帧图像的完整扫描:下图显示了对构成完整NTSC帧的525行进行扫描的结果。这是是一个灰度图像,由于它代表了原始NTSC视频波形的强度图。色彩信息嵌入到这个波形中,还没有进行编码。你可以看到左边的信号色彩突发。点状模式代表了正弦节拍的强度图,构成色彩突发波形。在解码之后,色彩突发看上去像是单色的表面(如果在电视显示器上可见)。



视频信号电平定义了视频信号不同部分的电平和范围。定义视频信号电平的组织是IRE(无线电工程师协会)。消隐电平对应0 IRE,白色电平对应+ 100 IRE。消隐电平是视频信号的参考级别(通常为0 V),如下图所示,如果对信号进行一定的设置,消隐电平和白色电平是不同的。对于NTSC而言,黑色电平通常应用7.5 IRE设置。对于PAL和SECAM,黑色电平与消隐电平一致,均为0 IRE。下表根据视频格式显示了不同的视频信号电平。

[color=rgba(0, 0, 0, 0.75)]

视频格式

同步电平

消隐电平

黑色电平

白色电平

峰值电平

突发幅值

NTSC

–40 IRE

0 IRE

+7.5 IRE

+100 IRE

+120 IRE

20.0 IRE

PAL

–43 IRE

0 IRE

0 IRE

+100 IRE

+133 IRE

21.5 IRE

SECAM

–43 IRE

0 IRE

0 IRE

+100 IRE

+130 IRE

N/A



模拟合成视频信号将75 Ω的输出阻抗定义为电压源。当带75 Ω阻抗的负载时,白色电平同步通常为1 Vpp。因此,无负载信号名义上为2 Vpp。




该帖已经同步到研发自媒体平台 水手的微博

58

主题

66

帖子

376

积分

特邀技术专家

Rank: 9Rank: 9Rank: 9

积分
376
 楼主| 发表于 2023-3-14 16:44:01 | 显示全部楼层
CVBS信号
CVBS规范规定的信号波形:

CVBS信号简介
CVBS 复合视频广播信号,是被广泛使用的标准,也叫做基带视频,是(美国)国家电视标准委员会(NTSC)电视信号的传统图像数据传输方法,它以模拟波形来传输数据。复合视频包含色差(色调和饱和度)和亮度(光亮)信息,并将它们同步在消隐脉冲中,用同一信号传输,其频率约为最大6MHz。

CVBS传输的端子一般用的是RCA端子。

RCA端子
RCA端子(RCA jack,或RCA connector),俗称梅花头、莲花头,是一种应用广泛的端子,可以应用的场合包括了模拟视频/音频(例:AV端子(三色线))、数字音频(例:S/PDIF)与色差分量(例:色差端子)传输等。

母头
也成为莲花头。


公头


请注意上面颜色代表的实际含义
颜色一        颜色二        颜色三
红色        白色        黄色
右声道        左声道        CVBS视频信号
电视机端标注



原文链接:https://blog.csdn.net/LUOHUATINGYUSHENG/article/details/99701641
